STG24A Tubo in acciaio da 8' - 24'

Questa scanalatrice idraulica è dotata di una pompa idraulica aggiornata, con una comoda funzione di regolazione della profondità, alimentata da un motore a induzione da 2200w, è in grado di scanalare tubi da 8''-24'.Progettazione separata del rullo di tornitura dell'albero motore per una sostituzione conveniente.

• Questa macchina è progettata per la scanalatura di tubi in acciaio da 8 a 24 pollici, il suo strumento specificato per il collegamento di accoppiamenti pesanti e tubi scanalati.
• Dotato di nuove pompe idrauliche e dispositivi di limitazione del battito per rendere la profondità delle scanalature più precisa ed efficace
• Azionato da un motore riduttore ad alte prestazioni, dotato dell'unità della ruota guida, garantisce scanalature di alta qualità e un'elevata efficienza di lavoro.
• Equipaggiato con un supporto pieghevole per tubi idraulici in acciaio per rendere il funzionamento più conveniente e risparmiare lavoro.

Specificità

Attrezzature standard

• *Per tubi di acciaio SCH40
• Ruota di Knurl φ219-325
• Ruota di Knurl φ377-426
• Ruota di Knurl φ480-630
• Valvole di pizzico φ219-530
• Valvole di pizzico φ630
• Sostanza per tubi

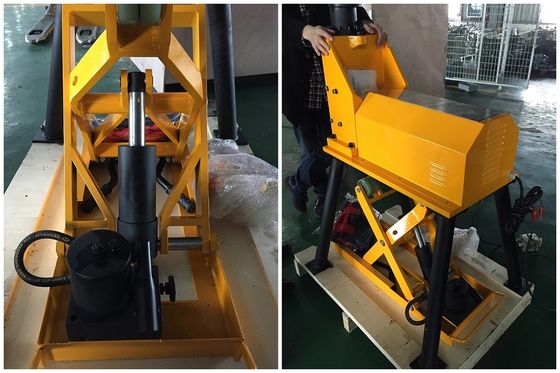

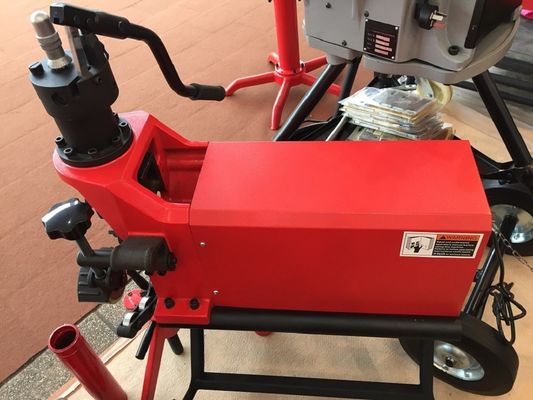

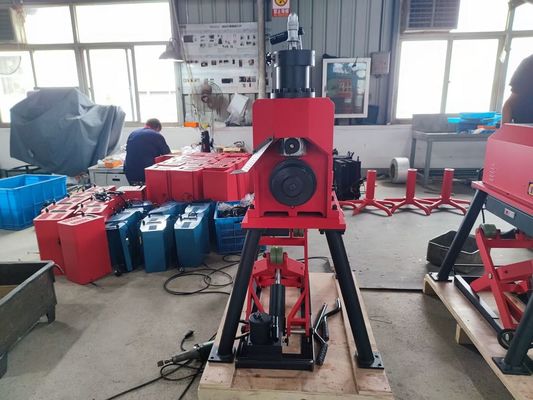

PICCHERIE PER ROLL GROOVER MACHINE 8'-24'

FUNZIONAMENTO DELLA MACHINE DI GRUVAZIONE DEL TUBO AL ROLLO

Scegliere il giusto rullo e la ruota di tornitura e installarli sulla macchina di scanalamento del rullo.
Metti il tubo sulla ruota di tornitura e sui supporti per tubi, che devono essere posizionati a 3/4 della lunghezza del tubo.Quindi regolare l'altezza dei supporti del tubo per assicurarsi che il tubo sono 1 grado più basso rispetto al livello orizzontale.

Stringere la valvola di sollievo, scuotere il manico della pompa idraulica, lasciare che il rullo pizzico andando verso il basso fino a quando non tocca la superficie dell'estremità del tubo.fare il contatto con il telaio superiore della pompa dell'olio. Verificare i dati corretti di profondità di scanalatura per diversi tubi di diametro nel grafico. Per esempio, se ruoliamo scanalatura su un tubo da 8 pollici, la profondità sarà di 2,34 mm. Calcolare dalla linea di partenza rossa,ruotare il dado limite 2.34mm verso l'alto, quindi girare il dado di fissaggio verso il basso fino a quando non tocca il dado limite e fissarlo.

La ruota di guida laterale per sostenere il tubo.

Collegare la spina elettrica, accendere l'interruttore per far funzionare la macchina.Continuare a oscillare il manico fino a quando il dado limite raggiunge la parte superiore della pompa di olio (Non oscillare troppo velocemente)Permettere al tubo di ruotare un ulteriore uno o due giri per assicurarsi che la scanalatura sia completata.Ruotare la ruota guida per farlo lontano dal tubo. rimuovere il tubo e controllare la profondità della scanalatura con un nastro di misura della scanalatura del tubo.
