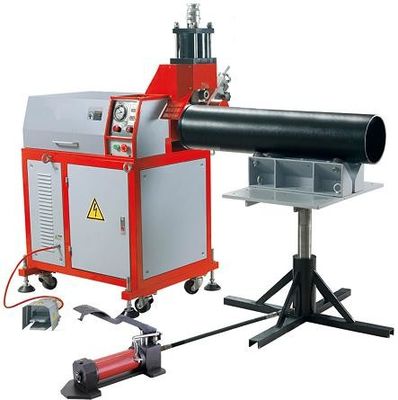

STG4Z 8' - 24' macchine per la produzione automatica di tubi in acciaio

Questa scanalatrice idraulica è dotata di una pompa idraulica aggiornata, con una comoda funzione di regolazione della profondità, alimentata da un motore a induzione da 750w, è in grado di scanalare tubi da 1''-6''.Progettazione separata del rullo di tornitura dell'albero motore per una sostituzione conveniente.

● Questa macchina è progettata per la linea di produzione automatica di tubi in acciaio.
● Il sistema elettrico e idraulico sono controllati da un computer dotato di touch screen.
● Raggiungere la produzione automatica al 100% dopo l'assemblaggio con la linea di produzione di tubi in acciaio.
● L'RPM di uscita del mandrino è variabile per diversi tubi in acciaio, l'efficienza è notevolmente migliorata.
● La linea di produzione completa offre alimentazione automatica dei tubi.

Specificità
Modello: STG4Z
Capacità: tubo di acciaio SCH40
Spessore massimo della parete: 13 mm
Potenza del motore: 2200W 3PH
RPM di uscita: 15 giri al minuto
G.W.:490 kg
Dimensioni dell' imballaggio: 107x85x168cm
98x98x63cm

Attrezzature standard
*Per tubi di acciaio SCH40

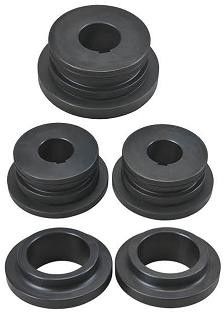

Ruota di Knurl φ219-325
Ruota di Knurl φ377-426
Ruota di Knurl φ480-630
Valvole di pizzico φ219-530
Valvole di pizzico φ630
Sostanza per tubi

Interruttore a piedi

PICCHERIE PER ROLL GROOVER MACHINE 8'-24'

FUNZIONAMENTO DELLA MACCINA DI GRUVAZIONE DEL TUBO A ROLLO

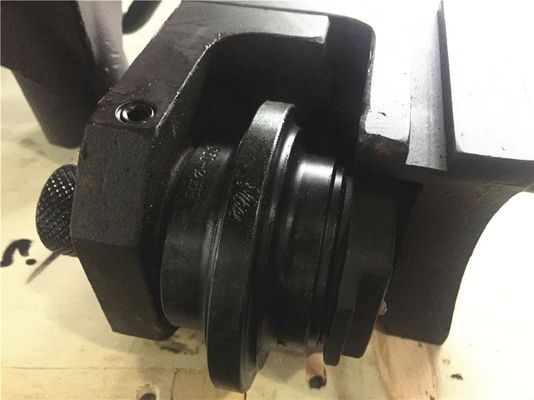

Scegliere il giusto rullo e la ruota di tornitura e installarli sulla macchina di scanalamento del rullo.
Metti il tubo sulla ruota di tornitura e sui supporti per tubi, che devono essere posizionati a 3/4 della lunghezza del tubo.Quindi regolare l'altezza dei supporti del tubo per assicurarsi che il tubo sono 1 grado più basso rispetto al livello orizzontale.
Stringere la valvola di sollievo, scuotere il manico della pompa idraulica, lasciare che il rullo pizzico andando verso il basso fino a quando non tocca la superficie dell'estremità del tubo.fare il contatto con il telaio superiore della pompa dell'olio. Verificare i dati corretti di profondità di scanalatura per diversi tubi di diametro nel grafico. Per esempio, se ruoliamo scanalatura su un tubo da 8 pollici, la profondità sarà di 2,34 mm. Calcolare dalla linea di partenza rossa,ruotare il dado limite 2.34mm in su, quindi girare il dado di fissaggio verso il basso fino a quando non tocca il dado limite e fissarlo. (Una rotazione circolare sul dado limite è pari a 2,5mm) Gira la ruota guida laterale per sostenere il tubo.Rilasciare la valvola di sollievo.
Collegare la spina elettrica, accendere l'interruttore per far funzionare la macchina.Continuare a oscillare la maniglia fino a quando il dado limite raggiunge la parte superiore della pompa dell'olio (Non oscillare troppo velocemente)Permettere al tubo di ruotare un ulteriore uno o due giri per assicurarsi che la scanalatura sia completata.Ruotare la ruota guida per farlo lontano dal tubo. rimuovere il tubo e controllare la profondità della scanalatura con un nastro di misura della scanalatura del tubo.

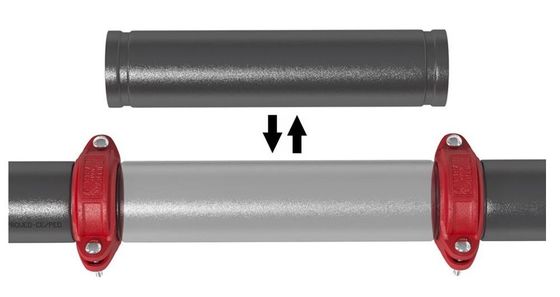

La macchina di scanalatura a rotoli è un tipo di utensile per tubi per i lavoratori per fare scanalatura e quindi collegare il tubo utilizzando giunzioni scanalate come accoppiamenti.
Il principio della macchina di scanalatura è l'estrusione dura, quando il rullo superiore tocca la superficie del tubo, accendi il motore, manipola la pompa idraulica per far ruotare il tubo.Il rullo superiore può premere il tubo scuotendo il manico della pompa idraulica olioLa macchina a scanalatura a rotoli è ampiamente utilizzata nei sistemi antincendio, nei sistemi di sprinkler, negli impianti, nelle unità di direzione più grandi, nell'uso industriale e nelle miniere.La macchina a scanalatura è caratterizzata da una struttura compatta, funzionamento flessibile e bellissima forma.

Domande frequenti

1Chi siamo noi?
Siamo un produttore professionale di macchine per tubi situato nella città di Hangzhou in Cina inizia dal 1989, siamo vicini al porto di Shanghai, Ningbo e Yiwu.Paesi dell'Asia meridionale e del Medio OrienteIl nostro cliente è un grossista di attrezzi elettrici e un'azienda per progetti di costruzione specifici come la costruzione di condotte antincendio, ecc.
2Come possiamo garantire la qualità?
Proviamo sempre almeno un tubo su ogni macchina per tubi prima di spedire.
Alcuni dei nostri modelli pesanti funzionano bene anche dopo 7 o 8 anni secondo i feedback dei nostri clienti, per tutte le nostre macchine offriamo una garanzia di 12 mesi.
3Cosa puoi comprare da noi?
Tutti i tipi di attrezzi per tubi e attrezzi per idraulici, quali la macchina per il rivestimento dei tubi, la macchina per la scanalatura dei tubi, la macchina per il taglio dei tubi, il tagliatore di fori per tubi, la piegatrice manuale dei tubi, il vice dei tubi e la pompa di prova.
4. Perché dovreste acquistare da noi e non da altri fornitori?
Ci concentriamo su attrezzi, macchinari e servizi per tubazioni di qualità. Abbiamo quasi tutti i tipi di attrezzi per tubazioni, ordina a noi possiamo mescolare diversi modelli in una sola spedizione.Giapponese, portoghese, tedesco, arabo, francese, russo, coreano, hindi, italiano
5Quanto dura il tempo di consegna?
Poiché la tensione dei motori della macchina è personalizzata, di solito il tempo di consegna sarà di 10-35 giorni dopo il pagamento.
6Come si può mettere ordine?
Accettiamo il pagamento T / T direttamente sul nostro conto aziendale e possiamo anche creare un ordine sul sito del negozio online che puoi pagare con carta di credito.
7- Come si spedisce?
Spediamo via mare al porto per ordini di grandi dimensioni e spediamo anche a porta per piccole spedizioni.
8Qual è il MOQ?
Fondamentalmente non vi è alcun MOQ richiesto per le nostre macchine, possiamo spedire qualsiasi quantità, ma è altamente raccomandato di fare l'ordine di importo non inferiore a USD2000.00, perché secondo la nostra esperienza, se l'ordine è troppo piccolo la spedizione marittima aggiungendo tariffe rende meno conveniente acquistare all'estero.
9L'OEM è accettabile?
Sì, per gli ordini di massa possiamo realizzare targhe e imballaggi personalizzati con il marchio del cliente.
