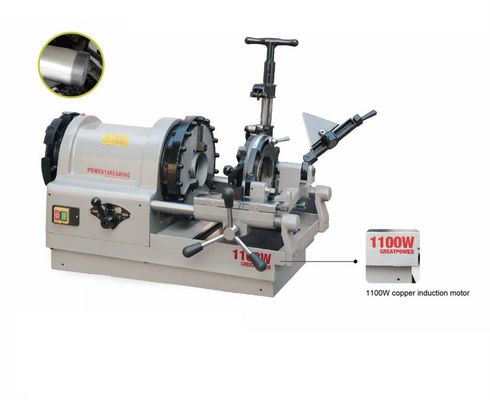

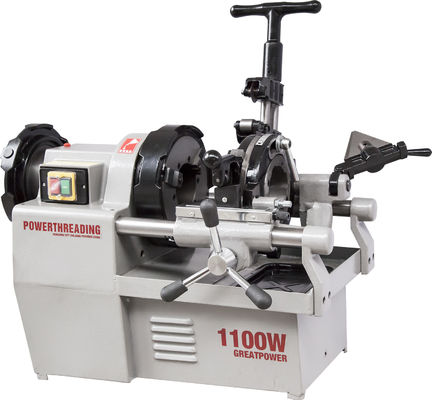

STT65 2 1/2' Automatica elettrica 1/2 pollice a 2 1/2 pollici Pipe Threading Machine

Filettatrice per tubi elettrica automatica da 1/2 pollice a 2 1/2 pollici STT65 2 1/2''

Introduzione

Questa macchina è adatta per il taglio, la filettatura e la sbavatura interna (lo sbavatore è opzionale) di tubi per acqua, elettricità e gas; è dotata di un dispositivo a copiare in grado di eseguire automaticamente la filettatura conica standard per tubi, con un affidabile dispositivo di bloccaggio e un avanzato sistema di raffreddamento e lubrificazione. Pertanto, l'adozione di questa macchina consente di prolungare la durata dei pettini per filettare ed evitare la deformazione e lo slittamento del bloccaggio del tubo, in modo da ottenere filettature coniche di alta qualità. Questa macchina è ampiamente utilizzata nell'installazione di impianti, nell'edilizia e in altri settori, considerata l'attrezzatura ideale per migliorare l'efficienza lavorativa, accelerare l'avanzamento dei progetti, garantire la qualità del lavoro e ridurre l'intensità del lavoro manuale. (Si tratta di una normale filettatrice per tondo d'acciaio, applicabile solo alla normale filettatura di tondi d'acciaio. La modalità operativa e la struttura della macchina sono fondamentalmente le stesse).

Caratteristiche

1. Cambio a due velocità per una filettatura ad alta efficienza.
2. Capacità massima fino a DN65.
3. Motore a induzione in rame da 1300 W. Bassa rumorosità, lunga durata, esecuzione della filettatura a misura intera in una sola passata.
4. Design del pannello del martello seghettato, bloccaggio saldo del tubo, funzionamento pratico.
5. Dotazione standard con testa filiera a copiare ad apertura rapida, ritorno automatico, alta efficienza.
6. Tagliatubi a doppia colonna di guida, preciso e durevole.
7. Mandrino in ghisa rinforzato per un utilizzo più confortevole.
8. Ingranaggio dell'albero principale a denti elicoidali di grande modulo, coppia estremamente elevata per una facile trasmissione.

Dati tecnici

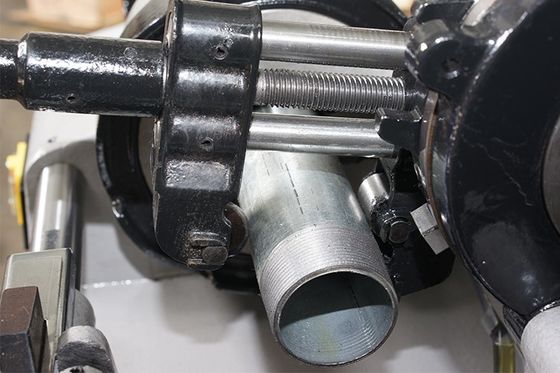

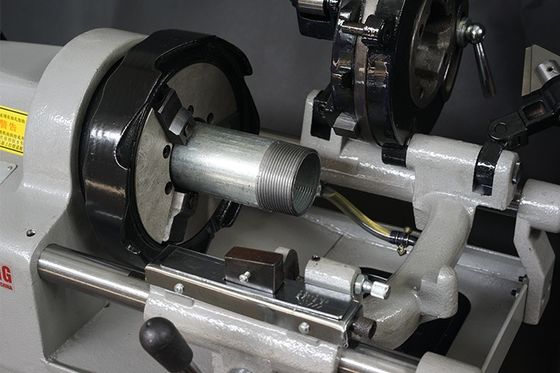

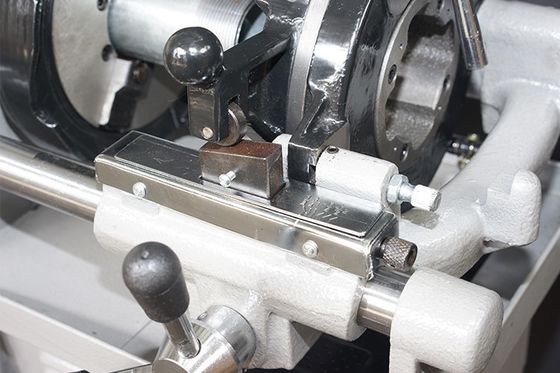

Foto dettagliate

Guida operativa:

A. Filettatura:

(1) Tirare il telaio del tagliatubi e lo sbavatore; abbassare la testa filiera fino a toccare il blocco di copiatura. Dopo un posizionamento sicuro della testa filiera, premere il pulsante per avviare la macchina.

(2) Ruotare il tubo in senso antiorario, ruotare il volantino di avanzamento del taglio e avvicinare la testa filiera al tubo.

(3) Applicare forza sul volantino di avanzamento del taglio, finché la testa filiera non esegue da 3 a 4 filetti sul tubo.

(4) Quindi, allentare il volantino di avanzamento del taglio, in modo che la macchina inizi la filettatura automatica. Quando il rullo della testa filiera supera il blocco di copiatura e scende, la filiera si aprirà automaticamente e la filettatura sarà completata (la filettatrice Z¹₃ T–M18 deve essere invertita per far uscire la filiera). La filiera Z1T–50A deve essere allentata manualmente.

(5) Arresto della macchina. Riportare indietro il carrello, finché l'intera testa filiera non esce dall'estremità del tubo. Estrarre la testa filiera, bloccare la maniglia e sollevare la testa filiera.

B. Punti di attenzione durante la filettatura:

(1) Quando i pettini toccano il tubo, aumentare gradualmente la forza stringendo il volantino di avanzamento del taglio fino a quando i pettini non incidono 3~4 denti nel tubo. Applicando una leggera forza al volantino di avanzamento del taglio e sincronizzandolo con la filiera, si otterranno filettature di qualità superiore.

(2) Prestare attenzione alla lunghezza di sporgenza del tubo. Se è troppo corta, la testa filiera entrerà in collisione con il mandrino anteriore e la macchina verrà danneggiata.

C. Taglio:

(1) Sollevare lo sbavatore e la testa filiera sopra il tubo.

(2) Abbassare il telaio del tagliatubi e ruotare l'impugnatura del tagliatubi. Aumentare l'apertura del telaio del tagliatubi, in modo che il rullo del telaio scavalchi il tubo.

(3) Ruotare il volantino di avanzamento del taglio e spostare il tagliatubi nella posizione di taglio desiderata.

(4) Ruotare l'impugnatura del tagliatubi, bloccando così il tagliatubi e il tubo.

(5) Avviare la macchina, ruotare lentamente l'impugnatura del tagliatubi in modo che la lama del tagliatubi penetri nel tubo. Per ogni giro o serie di giri completati dal tubo, l'impugnatura del tagliatubi va ruotata di 1/4 di giro.

Al termine del taglio, far arretrare la vite di avanzamento del tagliatubi e riportare il telaio del tagliatubi nella posizione originale.

Avvertenza: se l'impugnatura del tagliatubi viene ruotata con troppa violenza quando la lama incide il tubo, il tubo potrebbe deformarsi, la rotella del tagliatubi potrebbe rompersi e l'alloggiamento del tagliatubi potrebbe incrinarsi.

Guasti comuni e soluzioni

Avviso importante

1. Questa macchina deve essere utilizzata con un'adeguata messa a terra e un dispositivo salvavita/antidispersione.

2. È vietato ai bambini toccare questa macchina per evitare lesioni.

3. Questa macchina non deve utilizzare la stessa presa di macchinari ad alta potenza, come le saldatrici elettriche.

4. Non installare morse per tubi sulla macchina, per evitare la fessurazione dei componenti principali come la scocca.

5. Non utilizzare soluzioni saponificate per il raffreddamento, come l'acqua.

6. Quando si realizzano filettature su tubi superiori a 2½″, è necessario adottare la modalità di lavorazione a bassa velocità.

7. Al momento dell'uscita dalla fabbrica, la centratura della macchina è stata verificata; tuttavia, i tubi attualmente sul mercato presentano una certa ovalizzazione. Dopo la lavorazione, i filetti potrebbero risultare profondi da un lato e poco profondi dall'altro. Se ciò influisce sull'utilizzo, verificare la qualità dei tubi.
