Dettagli:
Termini di pagamento e spedizione:
|
| Nome del prodotto: | STT100 1/2-4" Automatico 900w Portatile Tagliatore di tubi elettrici e filiera | Dominio di applicazione: | 1/2-4» |
|---|---|---|---|
| Potenza: | 1100W | Capo di morte: | 100F multifunzionali muoiono testa (1/2-2») |
| Muore la testa 1: | SELF OPEN Tipo di copia della testa della matrice ((2(1/2)-4") | Funzione: | Multiuso |
| Parole chiave: | threader automatico dell'ago | Colore: | Il rosso/può essere personalizzato |
| Peso: | 155/135KG | Applicazione: | Convogli il taglio & l'infilatura |
| dimensione dell'imballaggio: | 90*64*68cm | pacchetto: | CASO 1SET/WOODEN |
| Evidenziare: | Taglierina di tubo elettrica e Threader,taglierina di tubo 1500w e Threader,1500w tubo Threaders e taglierine |
||

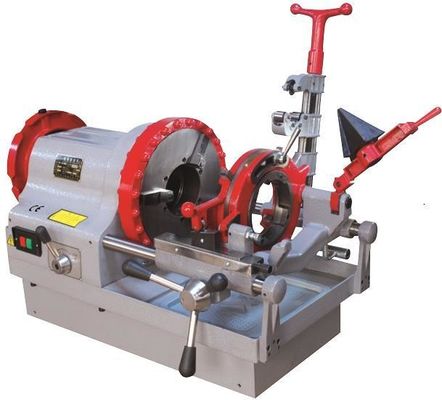

STT100 1/2-4 "automatico 1100w portabile tagliatore di tubi elettrici e filtro pesante
Introduzione

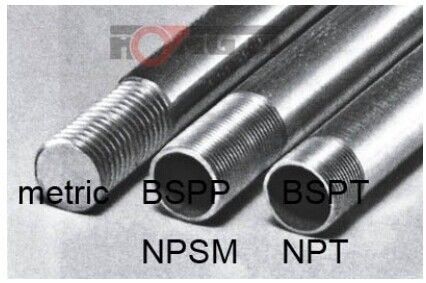

Questa macchina è applicabile per il taglio, il filettamento e la cammaratura dei fori interni (il cammaratore è facoltativo) di tubi per acqua, elettricità e gas,e ha il dispositivo di copia in grado di tagliare automaticamente il filo di tubo conico standard, dotato di un dispositivo di fissaggio affidabile e di un sistema avanzato di raffreddamento e lubrificazione.e evitare la deformazione e scivolamento della pinza del tuboQuesta macchina è ampiamente utilizzata nell'installazione di attrezzature, nell'edilizia e in altre industrie, considerata come l'attrezzatura ideale per migliorare l'efficienza del lavoro,accelerare il progresso del progetto(Si tratta di una ordinaria macchina per il filettamento di acciaio rotondo, applicabile solo al filettamento di acciaio rotondo ordinario.La modalità di funzionamento e la struttura della macchina sono sostanzialmente le stesse- Sì.
Caratteristiche
Corpo con involucro, nuovo di zecca, bellissimo aspetto.
Il motore a induzione in rame da 900W è azionato separatamente per evitare di bruciare l'olio.
Struttura indipendente della scatola di cambio, ingranaggi di acciaio legato, lubrificazione con olio, durata di utilizzo duratura.
Progettazione a due leve, rende la trasmissione più facile e precisa.
Struttura di spostamento in acciaio fuso più resistente senza rischio di crepa
Dati tecnici
|
Nome del prodotto |
STT100 1/2-4" Automatico 900w Portatile Tagliatore di tubi elettrici e filiera |
|
velocità di rotazione dell'albero principale |
17/38 giri/min |
|
Modello di testa della matrice |
100F Testa a matrici multifunzionale ((1/2-2") |
|
Capo a striscia auto-aperto di copia di caratteri |
|
|
Dominio di applicazione |
1/2-2", 2 1/2-4" |
|
Potenza del motore: |
900 W |
|
Peso netto lordo |
155 kg/135 kg |
|
Dimensione dell'imballaggio |
900 mm*640 mm*680 mm |
|
Articolo |
filtro per tubi |
|
Parola chiave |
filtro automatico ad ago |

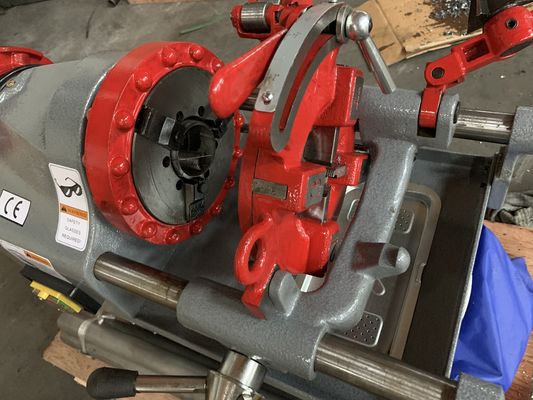

Foto dettagliate
Guida operativa:
A. Installazione della pinza del tubo:
(1) Sdraiare le ruote anteriori e posteriori, inserire il tubo da un lato della ruota posteriore.
(2) Afferrare il tubo con la mano destra, stringere prima il manico posteriore e poi stringere il manico anteriore, per fissare il tubo.in modo da fissare saldamente il tubo.
(3) Dopo aver completato il filettamento e la cammaratura, spingere il pannello del martello nella direzione opposta, in modo da allentare il manico.
(4) Quando si attacca un tubo corto, il tubo corto deve essere connesso con il filo di filettatura, in modo che il tubo possa determinare correttamente il centro quando viene serrato il manico anteriore.
B. Preparazione per il filettamento
(1) Scegliete la testa del filettino e la testa del filettino in base alle vostre esigenze.
(2) Installare le matrici di filettatura nella testa della matrice in base al loro numero.
(3) Tirare la maniglia, per bloccare il filettamento.
(4) Regolare l'intervallo alla linea di scala richiesta.
(5) In base alle dimensioni del tubo, regolare la linea di scala della testa della matrice alla posizione richiesta e bloccare il dado della maniglia.
C. filati:
(1) Tirare il telaio del coltello da taglio e il camferer; mettere giù la testa della matrice per toccare il blocco di copia. dopo posizionamento affidabile della testa della matrice, premere il pulsante per avviare la macchina.
(2) ruotare il tubo in senso antiorario, ruotare la ruota manuale del taglio dell'alimentazione e avvicinare la testa della matrice al tubo.
(3) Applicare la forza alla ruota manuale del taglio dell'alimentazione, fino a quando la testa della matrice non produce 3 ~ 4 fili sul tubo.
(4) Quindi, allentare la ruota manuale di taglio alimentare, in modo che la macchina inizia filettatura automatica.Il filettamento si apre automaticamente e il filettamento è completato (Z13La macchina per il filettamento T1M18 deve girare indietro per far uscire il filettamento).
(5) Fermare la macchina. Ritornare al carrello, fino a quando l'intera testa della matrice non esce dall'estremità del tubo.
D. Punti di attenzione durante il filettamento:

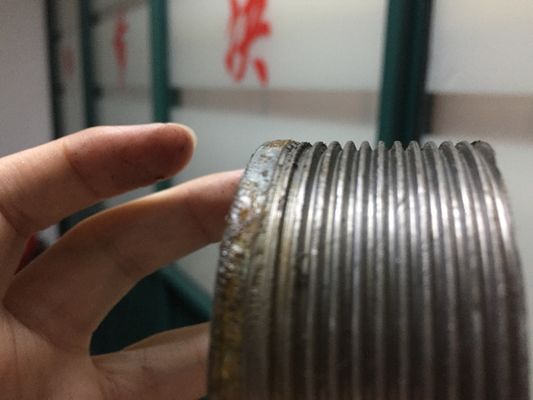

(1) Quando il filettamento tocca il tubo, aumentare gradualmente la forza per stringere la ruota manuale di taglio fino a quando il filettamento morde 3 ~ 4 denti nel tubo.Se si applica una piccola forza alla ruota manuale di taglio dell'alimento e si fa sincronizzare con il filettamento, verranno prodotti fili di qualità superiore.
(2) Prestare attenzione alla distanza di estensione del tubo. Se troppo corta, la testa della stella si scontra con il manico anteriore e la macchina risulta danneggiata.
E. Rettifica delle specifiche del filo:
La posizione di regolazione delle specifiche del filo è stata delimitata prima di lasciare la fabbrica. Se necessario, delimitarla nuovamente secondo il seguente metodo.
(1) La parte contrassegnata con la specifica "2" nel componente a regolazione di passo è regolata alla posizione corrispondente.
(2) Rilasciare le viti alle due estremità della scala graduata della testa della matrice, spostare la scala graduata, allineare la linea di scala con la linea indice e stringere nuovamente le viti.
F. Disassemblaggio della matrice di filettatura:
(1) Rilasciare il manico del dado, spostarlo verso l'estremità più lontana e torcerlo leggermente.
(2) Spostare il blocco di copia nella giusta direzione, fino a quando il rullo della testa della matricola non tocca la piastra di base (piano basale).
G. Installazione di matrici di filettatura:
Inserire le matrici di filettatura corrispondenti nelle scanalature della matrice in sequenza.Quando una matrice di filettatura è danneggiata, le altre tre matrici di filettatura devono essere sostituite contemporaneamente, per non compromettere la qualità del filettamento.
Nota: quando si inserisce la matrice di filettatura per correggere la profondità del solco della matrice, il suo buco di blocco deve essere collegato con la chiave di blocco della piastra curva.e il filettamento sarà posizionato correttamente.
H. Taglio e cammeratura: per quanto riguarda il taglio o la cammeratura, il taglio deve essere effettuato prima della cammeratura.
Taglio:
(1) Tirare su camferer e la testa di morte per sopra il tubo.
(2) Abbassate il telaio del coltello e girate la maniglia del coltello, aumentando l'apertura del telaio del coltello, in modo che il rullo del telaio del coltello passi sul tubo.
(3) Ruotare la ruota manuale del taglio e spostare il coltello di taglio nella posizione di taglio richiesta.
(4) Rotare la maniglia del coltello da taglio, in modo che il coltello da taglio e il tubo siano fissati.
(5) Avviare la macchina, ruotare lentamente la maniglia del coltello da taglio, in modo che la lama del coltello da taglio taglia nel tubo.il manico del coltello da taglio è ruotato per 1/4 cerchio.
Dopo aver completato il taglio, estrarre la vite di alimentazione del coltello da taglio e tirare il telaio del coltello da taglio alla posizione originale.
Attenzione: se la maniglia del coltello da taglio viene ruotata troppo violentemente, quando il coltello da taglio viene tagliato nel tubo, il tubo può deformarsi,la ruota del coltello da taglio può essere rotta e il sedile del coltello da taglio può essere rotto.
Campificazione:
(1) Tirare su la testa della matrice e il coltello da taglio, posizionare la maniglia a regolazione di velocità nella posizione di ingranaggio alto, abbassare il camferer, spingere la barra del coltello verso la direzione del tubo,e fare la maniglia camferer ruotare 1/4 circonferenza per bloccare la maniglia del coltello.
(2) Avviare la macchina, ruotare la ruota manuale del taglio e spingere il camper verso il foro interno del tubo.
(3) Fermare la macchina dopo aver completato il lavoro, tirare indietro la barra del coltello e sollevare il camferer in posizione di inattività.
Errori comuni e soluzioni
|
Errori comuni |
Motivi |
Soluzioni |
|---|---|---|
| 1. il motore non funziona o funziona con suono intermittente |
1La miccia è bruciata. 2La spina non e' collegata bene. 3La parte interna del cavo è rotta. 4L' interruttore non e' collegato bene. 5. 100UF Rottura del condensatore 6La temperatura ambientale è troppo bassa e il grasso lubrificante si solidifica.
|
1- Detezionare la parte rotta con un multimetro e utilizzare un nuovo fusibile 2. Sostituire la spina o la presa 3Rimpiazza il cavo di alimentazione. 4Sostituisci l' interruttore. 5Usa un nuovo condensatore. 6. operare all' interno o aiutarlo a partire |
| 2. Il tubo non viene fissato e scivola durante il filettamento |
1- Forza di martellamento insufficiente 2- La punta della mascella si gira. 3Una punta della mascella si rompe o ha un buco
|
1Colpisci forte. 2Regolare la punta della mascella 3Usa una nuova gomma di chiusura. |
| 3. coltello di taglio non taglia, e non produce fili adeguati |
1. L' angolo affilato del coltello da taglio si consuma e diventa un arco 2- Il coltello è usurato. 3La forza di taglio è insufficiente.
|
1. sostituire la lama del coltello da taglio 2- Sostituisci il rotolo. 3Taglia piu'forte. |
| 4Il coltello non può tagliare durante il filettamento. |
1. L'apertura del filo di filettatura è troppo piccola all'inizio del filettamento 2Diversi denti della testa del coltello sono rotti. 3La testa del coltello non corrisponde. 4C' e' del rottame di ferro nella scanalatura.
|
1. Utilizzare il filettamento corretto. 2Sostituisci il coltello. 3- Reinstallare la testa del coltello. 4- Testa a filo pulita. |
| 5Il collettore anteriore si allenta e cade. |
Serrature allentate per uso prolungato
|
Ispezionateli in tempo utile. |
